- 제품 설명
-

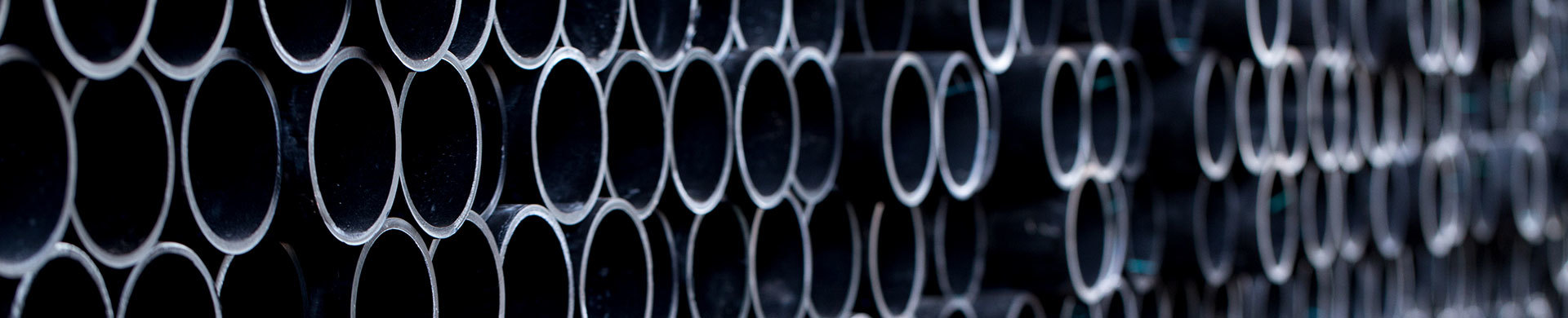

- 상품 명칭: 고압 보일러 튜브
보일러 수벽, 이코노마이저, 리히터, 과열기 및 증기 파이프의 제조에 사용됩니다.
● 표준 표준
중국 국가 표준
GB5310-2017
미국 기계 엔지니어 협회 표준
ASME SA-106 ASME SA -192MASME SA -209M
ASME SA-210M ASME SA -213MASME SA -335M독일 산업 표준
DIN17175
일본 산업 표준
JIS G3462
● 사용
보일러 수벽, 이코노마이저, 리히터, 과열기 및 증기 파이프의 제조에 사용됩니다.
● 차원 편차
GB5310 표준에 따라 공급되는 강관의 벽 두께 및 외경의 편차
강철 파이프의 유형
강관 mm 의 크기
허용 편차
정상
고급
열간 압연 튜브
외경 D
≤ 159
± 1.0% (최소 ± 0.5mm)
± 0.75% (최소 ± 0.3mm)
> 159
± 1.0%
± 0.90%
벽 두께 S
<3.5
+ 15% (최소 + 0.48mm-10 -0.32mm)
± 10% (최소 ± 0.2mm)
3.5 ~ 20
+ 15%-10%
± 10%
> 20
D < 219
± 10%
± 7.5%
D ≥ 219
+ 12.5%-10.0%
± 10%
차가운 그린 파이프
외경 D
≤ 30
± 0.20mm
± 0.15mm
> 30 ~ 50
± 0.30mm
± 0.25mm
> 50
± 0.8%
± 0.6%
벽 두께 S
2 ~ 3
+ 12%-10%
± 10%
> 3
± 10%
± 7.5%
GB5310 표준에 따라 공급되는 강관의 벽 두께 및 외경의 편차
강철 파이프의 유형
강관 mm 의 크기
허용 편차
정상
고급
열간 압연 튜브
외경 D
≤ 159
± 1.0% (최소 ± 0.50mm)
± 0.75% (최소 ± 0.40mm)
> 159
± 1.0%
± 0.90%
벽 두께 s
≤ 20
+ 15.0% (최소 + 0.45mm )- 12.5%-0.35mm)
± 10% (최소 ± 0.30mm)
> 20
± 12.5%
± 10%
차가운 그린 파이프
외경 D
10 ~ 30
± 0.40mm
± 0.20mm
> 30 ~ 50
± 0.45mm
± 0.25mm
> 50
+ 1.0%
± 0.75%
벽 두께 s
1.5 ~ 3.0
+ 15%- 10%
± 10%
> 3.0
+ 12.5%- 10%
± 10%
다른 기준에 따라 공급되는 강관의 벽 두께 및 외경의 편차
프로젝트
표준
범위
허용 편차
외경
DIN17175
열 파이프
D ≤ 100mm
± 0.75% (최소 ± 0.5mm)
D > 100 ~ 320mm
± 0.9%
찬 파이프: D≤ 120mm
± 0.6% (최소 ± 0.25mm)
ASME SA -192M 또는 ASME SA -209M 또는 ASME SA -210M ASME SA -335M 또는 JIS G 3461
열 파이프
D < 100mm
0.4 ~ -0.8mm
D ≥ 100~ ＜ 160mm
0.4 ~ -1.2mm
D ≥ 160~ ＜ 200mm
0.4 ~ -1.8mm
D ≥ 200 mm
0.4 ~ -2.4mm
콜드 파이프
D < 25mm
± 0.10mm
D ≥ 25~ ＜ 40mm
± 0.15mm
D ≥ 40~ ＜ 50mm
± 0.20mm
D ≥ 50~ ＜ 60mm
± 0.25mm
D ≥ 60 ~ ＜ 80mm
± 0.30mm
ASME SA-106
D 10.3 ~ 48.3mm
± 0.40mm
D > 48.3 ~ 114.3mm
± 0.79mm
D > 114.3 ~ 219.1mm
1.59 ~ -0.79mm
D > 219.1 ~ 457mm
2.38 ~ -0.79mm
벽 두께
DIN17175
D ≤ 130mm
S ≤ 2Sn
+ 15% ~-10%
S > 2Sn ~ 4Sn
+ 12.5% ~-10%
S > 4Sn
± 9%
130 ＜ D ≤ 320mm
S ≤ 0.05D
+ 17.5% ~-12.5%
0.05D ＜ S ≤ 0.11D
± 12.5%
S > 0.11D
± 10%
ASME SA -192M 또는 ASME SA -209M 또는 ASME SA -210M ASME SA -335M 또는 JIS G 3461
열 파이프
S ≥ 2 ~ <2.4mm 및 D < 100
+ 40 ~ 0%
S ≥ 2.4 ~ < 3.8mm
+ 35 ~ 0%
S ≥ 3.8 ~ < 4.6mm
+ 33 ~ 0%
S ≥ 4.6mm
+ 28 ~ 0%
콜드 파이프
D < 40
S < 2mm
0.4 ~ 0mm
S ≥ 2mm
+ 20 ~ 0%
D ≥ 40
+ 22 ~ 0%
ASME SA-106
-12.5%
참고: SN은 표준 벽 두께입니다.
